Fremco Microflow

Microflow Touch

Microflow ist für das Einblasen von kleinen optischen Fasern von 1 - 5 mm hergestellt. Das Microflow ist voll automatisiert und wird über Touchscreen bedient. Die stufenlose Anfahrgeschwindigkeit und die maximale Geschwindigkeit sind vorwählbar.
Ein Microsensor überwacht den gradlinigen Verlauf der Glasfaser, bzw. des Kabels. Bei seitlichem Ausschwenken aufgrund steigender Reibung oder Widerständen wird die Maschine gestoppt und das Kabel kurz zurückgefahren.

Technische Daten:
max. Geschwindigkeit: 100 m/min
erforderliche Luftmenge: 1 m³/min
erforderlicher Luftdruck: 15 bar
erforderliche Stromversorgung: 230 V
Leistung: 180 W
Bestell-Nr. 111.351.00

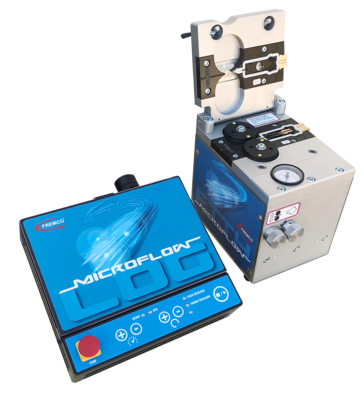

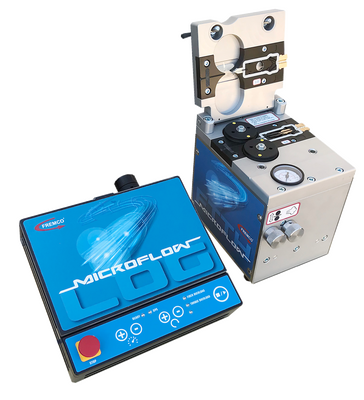

Microflow Log
Bestell-Nr. 111.351.50
Der Microflow Log ist für den gleichen Einsatzbereich, wie der Touch. Er wird aber über eine neu entwickelte Einheit bedient, die die Erstellung eines Protokolls gemäß den Vorschriften der Deutschen Telekom ermöglicht. Die Protokolldaten können per W-LAN oder über Mobilfunk noch von der Baustelle an den Auftraggeber oder das Büro übermittelt werden.

Ersatz- und Verschleißteile

Einsatzset
Dies ist ein vollständiger Satz, bestehend aus Nyloneinführung, Rädern, obere und untere Einblasblock, LWL-Sensor Arm und O-Ring für die Räder. Diese Teile sind verfügbar in verschiedenen Größen und müssen entsprechend der Größen der Glasfaserkabel und des Rohres gewählt werden. Bitte geben Sie die Größe der Glasfaserkabel und des Kanals an.

Komplettsatz
Kabelgröße
Rohr-Ø
Bestell Nr.
A
1,0 – 1,7 mm
5 mm
111.352.00
B
1,8 – 2,6 mm
7 mm
111.351.02
C
2,7 – 3,8 mm
10 mm
111.354.00
D
3,9 - 4,6 mm
10 mm
111.355.01

Nyloneinführung
Die Einführhilfe für Microflow führt die Glasfaserkabel sicher in das Microflow. Die Einführhilfe ist in verschiedenen Größen erhältlich, und muss der tatsächliche Größe des Glasfaserkabels angepasst sein.

Nyloneinführung
Kabelgröße
Bestell Nr.
A
1,0 – 1,7 mm
111.362.00
B
1,7 – 2,6 mm
111.363.00
C
2,7 – 3,8 mm
111.364.00
D
3,9 – 4,6 mm
111.365.00

Rad
Der Microflow ist mit zwei Rädern ausgestattet, die das Kabel in das Einblasgerät ziehen. DIe Räder sind in verschiedenen Größen erhältlich, entsprechend der Größe des Kabels.

Rad
Kabelgröße
Bestell Nr.
A
1,0 – 1,7 mm
111.366.00
B
1,8 – 2,6 mm
111.367.00
C
2,7 – 3,8 mm
111.368.00
D
3,90 – 4,5 mm
111.369.00

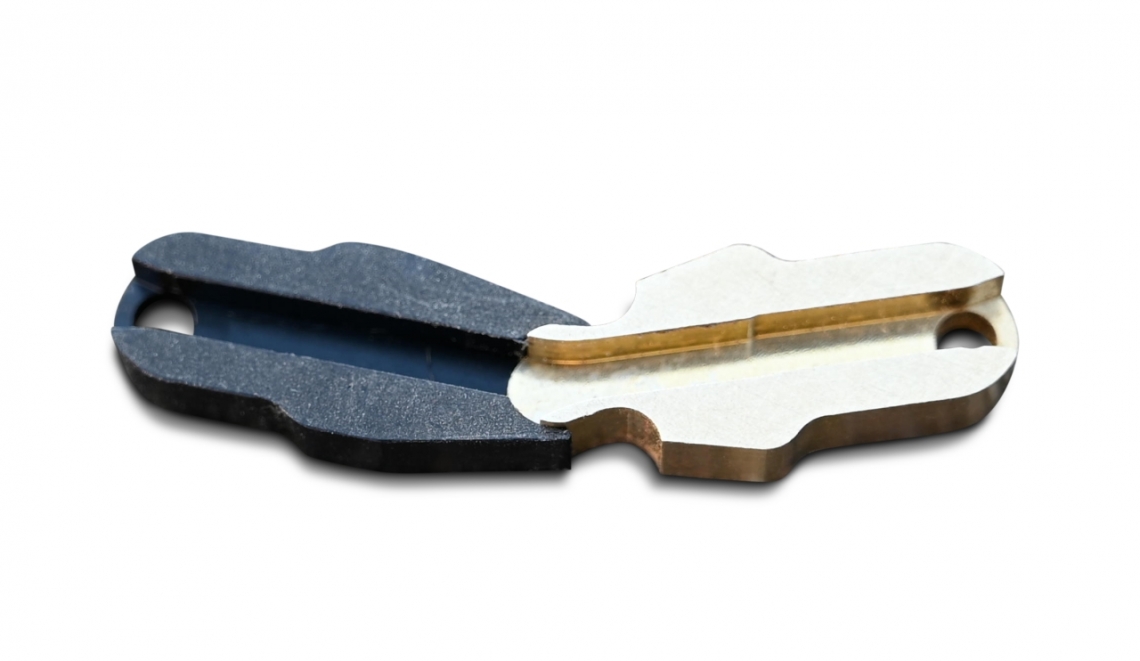

Glasfaser-Kabelsensorarm-Set
Das Set besteht aus zwei Teilen, die ineinander gesteckt werden und bietet eine einzigartige Schutztechnologie. Sowie das Kabel gestaucht wird oder auf ein Hindernis stößt, stoppt die Maschine sofort, so dass das Kabel nicht beschädigt werden kann. Der Set ist entsprechend der verschiedenen Kabelgrößen erhältlich.

Sensor Typ
Kabelgröße
Bestell Nr.
A
1,0 – 1,7 mm
111.380.02
B
1,8 - 2,6 mm
111.381.02

O-Ring für Rad
Der O-Ring ist in verschiedenen Größen, entsprechend der Radgröße erhältlich.

O-Ring
Kabelgröße
Bestell Nr.
A
1,0 – 1,7 mm
111.385.00
B
1,7 - 2,6 mm
111.386.00
C + D
2,7 - 4,6 mm
111.387.00
Schmiermittel bagela lube B50

Für den Einsatz in Microrohren

Bestell-Nr. 111.340.00 240 ml
Bestell-Nr. 111.340.60 470 ml

Röhrchen-Innen-Ø
Menge in ml
Fülllänge im Röhrchen (für 1.000 m)
5 mm
8
40 cm
8 mm
13
25 cm
10 mm
16
20 cm
12 mm
19
17 cm
GLISS M 500 ml

Für den Einsatz in Microrohren
Bestell-Nr. 111.340.70

Röhrchen-Innen-Ø
Menge in ml
Fülllänge im Röhrchen (für 1.000 m)
4 mm
8
55-66 cm
8 mm
15
30 -35 cm
12 mm
22
20-22 cm
