Cable drum transport and unreel equipment

Drum jack 009.499.00

galvanized, dismountable

Max. drum Ø.
Max. drum width
Load
Weight
800 mm
780 mm
150 kg
10 kg

Axles for drum jack

Axle length
Order No.
600 mm
009.499.40
750 mm
009.499.45
880 mm
009.499.46
Centering cone
009.499.41
Drum jack 009.499.50
Max. Drum-Ø.
Max. Drum Width
Load
Weight
1400 mm
1000 mm
800 kg
21 kg

not illustrated, galvanized,  dismountable

Axle: Ø 40 mm Lenght 1000 mm Order No009.499.70
Centering cone                               Order No 009.499.75

Reeling rails with fixing bar
  • Distance between rails is adjustable to different cable drum widths
  • Securing of the drum by locking of rollers
Drum Ø
Load
Max. Width Drum
Weight / Pair
Order No.
350-1000 mm
1000 kg
800 mm
31 kg
009.676.00
500-1400 mm
1500 kg
900 mm
33 kg
009.676.10
500-1800 mm
2000 kg
1990 mm
53 kg
009.676.20
500-2800 mm
2000 kg
1990 mm
86 kg
009.676.40

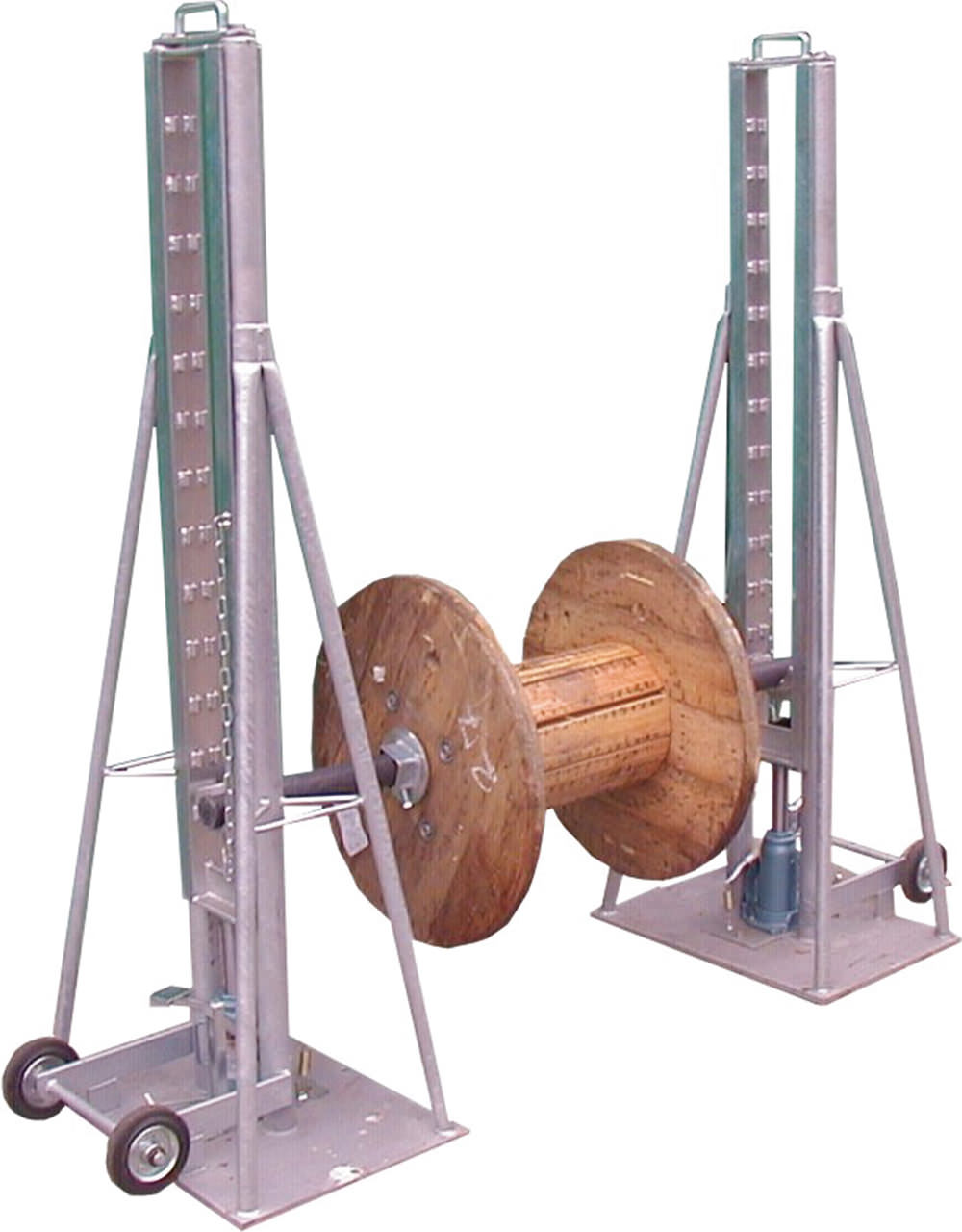

Hydraulic lifting jacks for cable drums

galvanized with plug-in cable drum claws, mobile version
Fig.: Hydr. lifting jacks and steel shaft with sliding bearings and fixing clamps

Drum Ø
Load/Pair
Weight
Order No.
900 – 2.200 mm
6.000 kg
50 kg
009.413.00
900 – 3.200 mm
10.000 kg
96 kg
009.414.00
900 – 3.200 mm
20.000 kg
102 kg
009.415.00
Mechanical lifting jacks

mobile version, with turnable head and adjustable drum claw, safety crank and folding handle

Drum Ø
Load/Pair
Weight
Order No.
700 – 2.600 mm
6.000 kg
64 kg
009.661.00
700 – 3.000 mm
10.000 kg
70 kg
009.662.00
700 – 3.000 mm
20.000 kg
88 kg
009.663.00
Steel shaft for cable drums with lathed bearing points

H=hollow shaft
S= solid shaft (only for hydraulic lifting jacks)

Dimensions
Weight/ Type
Order No.
Ø 50 × 1500 mm
23,1 kg / S
009.420.00
Ø 60 × 1500 mm
33,3 kg / S
009.421.00
Ø 76 × 1800 mm
50,0 kg / H
009.423.00
Ø 76 × 2000 mm
58,0 kg / H
009.424.00
Ø 76 × 2200 mm
66,0 kg / H
009.425.00
Ø 89 × 2200 mm
82,0 kg / H
009.426.00
Ø 102 × 2200 mm
141,1 kg / H
009.427.00
Ø 102 × 2500 mm
160,3 kg / H
009.428.00
Ø 127 × 3200 mm
255,0 kg / H
029.016.40
Steel shaft for cable drums with plain bearings and lathed bearing points

H= hollow shaft
S= solid shaft (only for hydraulic lifting jacks)

Dimensions
Weight/ Type
Order No.
Ø 50 × 1500 mm
23,1 kg / S
009.420.01
Ø 60 × 1500 mm
33,3 kg / S
009.421.01
Ø 76 × 1800 mm
50,0 kg / H
009.423.01
Ø 76 × 2000 mm
58,0 kg / H
009.424.01
Ø 76 × 2200 mm
66,0 kg / H
009.425.01
Ø 89 × 2200 mm
82,0 kg / H
009.426.01
Ø 102 × 2200 mm
141,1 kg / H
009.427.01
Aluminium shaft for cable drums with lathed bearing points

H= hollow shaft
S= solid shaft (only for hydraulic lifting jacks)

Dimensions
Weight/ Type
Order No.
Ø 60 × 1500 mm
11,9 kg / S
009.421.20
Ø 60 × 1800 mm
14,3 kg / S
009.421.22
Ø 75 × 1800 mm
22,3 kg / H
009.423.20
Ø 75 × 2000 mm
24,8 kg / H
009.424.20
Ø 75 × 2200 mm
27,3 kg / H
009.425.20
Ø 90 × 1800 mm
32,1 kg / H
009.426.20
Ø 90 × 2000 mm
35,7 kg / H
009.426.30
Ø 90 × 2200 mm
39,2 kg / H
009.426.40
Aluminium shaft for cable drums with plain bearings and with lathed bearing points

H= hollow shaft
S= solid shaft (only for hydraulic lifting jacks)

Dimensions
Weight / Type
Order No.
Ø 60 × 1500 mm
16,0 kg / S
009.421.21
Ø 60 × 1800 mm
18,7 kg / S
009.421.23
Ø 75 × 1800 mm
25,8 kg / H
009.423.22
Ø 75 × 2000 mm
28,3 kg / H
009.424.21
Ø 90 × 1800 mm
34,5 kg / H
009.426.21
Ø 90 × 2000 mm
38,1 kg / H
009.426.31
Ø 90 × 2200 mm
41,7 kg / H
009.426.41
Hydraulic lifting jacks

galvanized
with centralized drum axle claws

Length: 1980, Width: 935, Height: 2676 mm

Drum Ø
Load/ Pair
Weight
Order No.
3500 – 5000 mm
60 t
300 kg
029.700.00
Steel shaft for 029.700.00

with lathed bearing points

Dimensions
Weight
.
Order No.
Ø 114 x 3300 mm
230 kg
plain bearings
029.059.11
Ø 127 x 2500 mm
206 kg
.
009.429.00
Ø 127 x 3200 mm
200 kg
.
029.016.10
Ø 127 x 3300 mm
210 kg
.
029.080.00
Ø 133 x 2980[ mm
276 kg
plain bearings
029.016.00
Ø 140 x 3350 mm
318 kg
plain bearings
029.015.00
Ø 140 x 3610 mm
332 kg
plain bearings
029.015.20
Ø 140 x 3810 mm
375 kg
plain bearings
029.015.21
Ø 194 x 4150 mm
410 kg
plain bearings
029.016.01

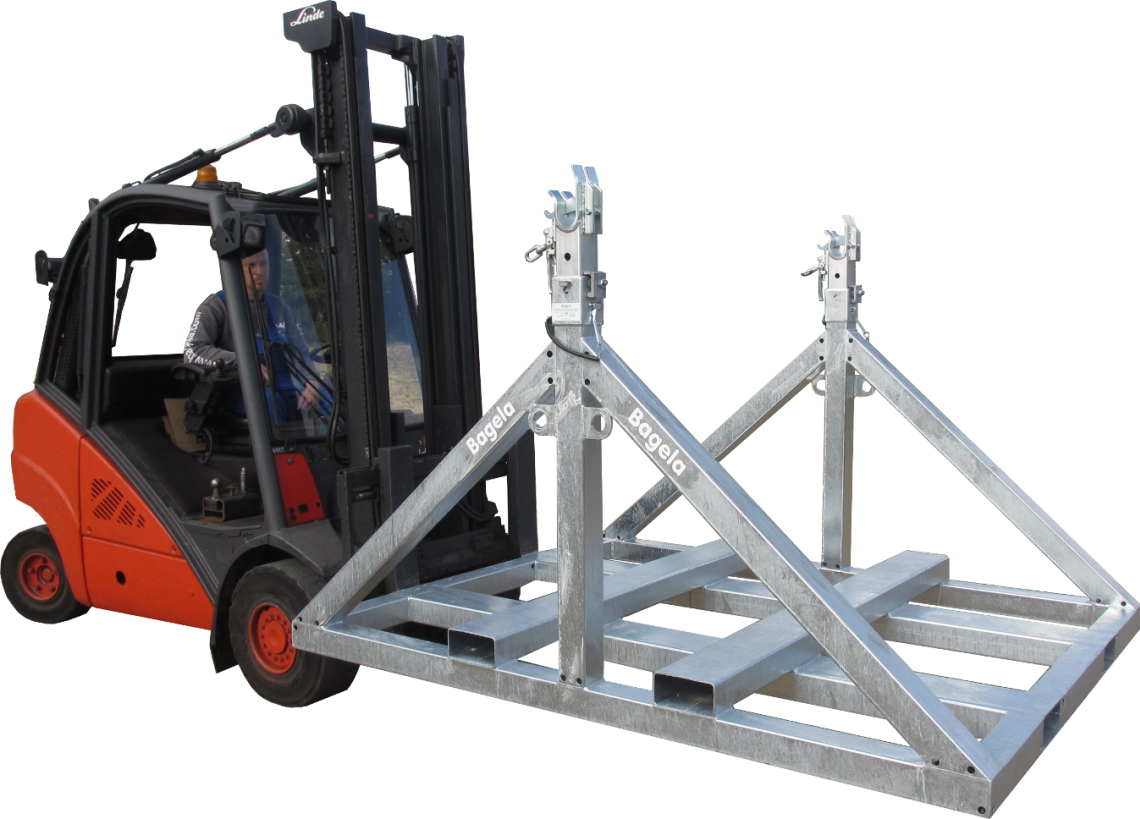

Drum bracketry

height adjustable, galvanized
to transport by forklift

Length: 2480, Width: 1950, Height: 2032 mm

Drum Ø
Load
Weight
Order No.
2300 – 3900 mm
2700 kg
390 kg
029.600.01
Drum bracketry

height adjustable, galvanized

Length: 2480, Width: 1950, Height: 2032 mm

Drum brake, steel shaft and centering cones are not included
Drum Ø
Load
Weight
Order No.
2300 – 3900 mm
2700 kg
236 kg
029.600.00
Shafts for 029.600.00 029.600.01

with lathed bearing points

Dimensions
Weight
.
Order No.
Ø 60 x 2000 mm
28 kg
.
008.042.02
Ø 70 x 2000 mm
29 kg
.
008-042.00
Ø 70 x 2039 mm
37 kg
plain bearings
029.002.00
Ø 75 x 2039 mm
25 kg
aluminium, plain bearings
029.002.20
Mechanical drum brake

for 029.600.00 and .01, galvanized
steel shaft with plain bearings and centering cones

Order No. 008.480.01

Drum bracketry

galvanized
Length: 2480, Width: 2120, Height: 1740 mm

Steel shaft and fixing clamps are not included in the scope of delivery

Drum-Ø
Load
Weight
Order No.
bis 3200 mm
6000 kg
390 kg
029.680.00
Shafts for 029.680.00

with lathed bearing points

Diameter
Weight
.
Order No.
76 mm
49 kg
.
028.283.00
89 mm
67 kg
.
009.153.02
76 mm
51 kg
plain bearings
009.150.11
89 mm
69 kg
plain bearings
028.286.12
75 mm
25 kg
aluminium, plain bearings
009.153.01
90 mm
32 kg
aluminium, plain bearings
029.032.00
Centering cone

galvanized

Axle Ø
Bore Ø
Weight
Order No.
75 - 76 mm
95-145 mm
6 kg
009.683.00
90 mm
115-165 mm
9 kg
009.684.00
Fixing clamps for steel shafts

galvanized

Dimensions
Weight
Order No
Ø 45-51 mm
1,5 kg
009.435.00
Ø 50-60 mm
1,6 kg
009.436.00
Ø 65-76 mm
2,0 kg
009.437.00
Ø 80-95 mm
2,1 kg
009.438.00
Ø 100-115 mm
2,3 kg
009.439.00
Ø 117-127 mm
5,0 kg
009.439.50
Fixing clamps for aluminium shafts
Dimensions
Weight
Order No.
Ø 45 mm
1,5 kg
009.430.00
Ø 60 mm
1,6 kg
009.431.00
Ø 75 mm
3,6 kg
009.432.00
Ø 90 mm
4,5 kg
009.433.00
Ø 105 mm
5,0 kg
009.434.00
Cable drum transport devices

galvanized

Load
Max. drum Ø
Max. drum width
Weight
Order No.
800 kg
1250 mm
930 mm
70kg
009.660.00



Photo: loading of cable drum transport device





Loading ropes for cable drums (without illustration)



Load Per Pair
Dia. Rope
Length Rope
Weight
Order No.
6000 kg
20 mm
2000 mm
19 kg
009.692.00
10000 kg
24 mm
2000 mm
29 kg
009.693.00
Cable Drum Unwinder
Load
Drum hole
Weight
Order No.
3150 kg
85 -125 mm
6,3 kg
029.598.40



Photo: Application

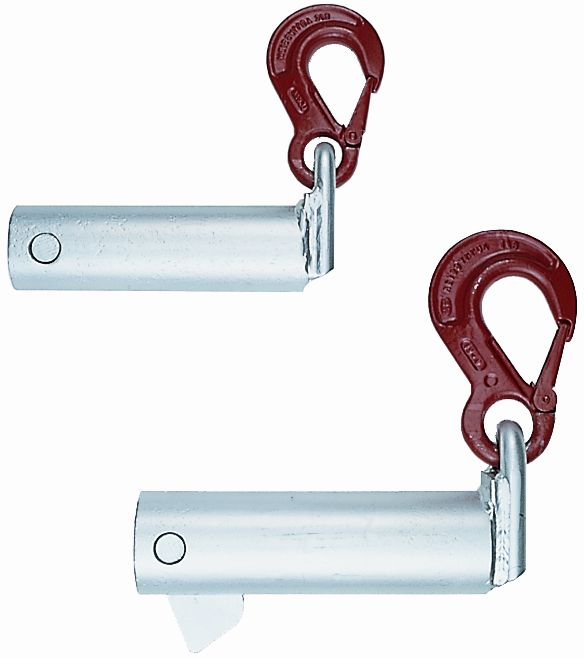

Quick-action gripping hooks
Load per pair
Drum bore Ø
Weight
Oder No.
6000 kg
80 – 125 mm
9 kg
009.694.00
10000 kg
90 -140 mm
26 kg
009.695.00
Cross-head loading devices for cable drums

with two sling ropes

Load
Drum width
Drum Ø
Weight
Order No.
3000 kg
1200 - 1800 mm
3000 mm
39 kg
009.691.03
5000 kg
1200 - 1800 mm
3000 mm
64 kg
009.691.05
8000 kg
1200 - 1800 mm
3500 mm
98 kg
009.691.08
10000 kg
1200 - 1800 mm
4000 mm
108 kg
009.691.10
12000 kg
1700 – 2500 mm
4500 mm
174 kg
009.691.12
15000 kg
1700 – 2500 mm
4500 mm
187 kg
009.691.15
